Opis
Jeżeli nie chcesz oddawać swoich nadwyżek prądu za grosze a masz zapotrzebowanie na ciepłą wodę – to rozwiązanie jest dla Ciebie.
Autokonsumpcja energii z fotowoltaiki
Wykrycie nadprodukcji, (powyżej ustawionego progu np. 200W), spowoduje płynną zmianę mocy zasilania grzałek. W rezultacie w zbiorniku buforowym energia zostaje zmagazynowana w formie gorącej wody. Każdy spadek nadprodukcji, powoduje płynnie obniżenie mocy grzałek, lub w trybie natychmiastowym wyłącza je w wyniku czego nie pobiera prądu z sieci.
Hotele, szpitale, wspólnoty mieszkaniowe, myjnie samochodowe to
grupy, które potrzebują większej ilość gorącej wody niezależnie od pory roku.
Nawet latem muszą zapłacić za energię aby podgrzewać ciepłą wodę użytkową do gotowania, mycia, prania, sprzątania i kompania. Uczestniczymy w rozpoczętej rewolucji energetycznej a jedną z oznak tego jest szaleństwo z podwyżkami cen energii elektryczne. Jednym z popularniejszych rozwiązań jest instalacja fotowoltaiczna, która latem może zapewnić nam podgrzanie gorącej wody .
Jednak w praktyce okazuje się że znaczną część produkowanej energii czyli nadwyżki oddajemy do sieci naturalnie ze stratą, a pomimo tego wieczorami załączają się urządzenia grzewcze dogrzewając wodę aby pokryć poranne zapotrzebowanie. Niestety muszą pobrać prąd z sieci znów ponosząć straty. Firmy instalujące fotowoltaikę nie za bardzo interesuję się tym jak w precyzyjny sposób użytkownik ma spożytkować w pełni produkcję z fotowoltaiki i nie oddawać swoich nadwyżek do sieci w okresie wiosna lato jesień, jak najmniej pobierać prądu z sieci lub innej energii do podgrzewania wody.
Fotowoltaika produkuje prąd w bardzo zmienny i niestabilny sposób.
W jednej chwili dostępna jest pełna moc, za chwilę nawet 10% mocy lub 0%. Wpływ na to mają zmienne warunki atmosferyczne i coraz częściej wysokie napięcie w sieci energetycznej co powoduje całkowite wyłączenie falownika.
Jak wykorzystuje fotowoltaikę pompa ciepła?
Pompa ciepła najefektywniejsza jest ogrzewając wodę do około 55 °C. Tylko w niewielkim stopniu może dopasować się do produkcji prądu z fotowoltaiki. Pompa ciepła nie zwiększy swojej produkcji tylko dlatego, że powstaje nadprodukcja z fotowoltaiki, którą należy wykorzystać aby nie oddawać do sieci.
A jak ma się temperatura wody do ilości zmagazynowanej energii na kolejne dni?
Zobaczmy przykładowy zbiornik o pojemności 1500l.
Dla zbiornika 1500L ilość zgromadzonej energii w temperaturze 55°C to 22.75 kW co pozwala pokryć zapotrzebowanie na ciepłą wodę urzytkową dla 11 osób na dobę.
W porównaniu naładowanie Akumulatora ciepła do 95°C pozwala na zgromadzenie energii aż dla 46 osób na dobę przy tej samej pojemności.
Możesz zwiększyć autokonsumpcję i przekazać nadwyżki zamiast do sieci to do Akumulatora Ciepła.
Jak to zrobić w najprostszy możliwy sposób?
Oczywiście można ze sobą łączyć pompy ciepła, akumulatory ciepła, fotowoltaikę, kolektory słoneczne, turbiny wiatrowe.
Rozważmy teraz funkcjonalność Akumulatora Ciepła i jego pracę dla czterech pór roku, oraz dla zastosowania w przemyśle i u prosumenta w domu jednorodzinnym.
Autokonsumpcja energii z fotowoltaiki
Współpraca zbiornika buforowego z pompą ciepła i PV w kolejnych porach roku przedstawia rysunek:
Jeżeli potrzebujesz większej ilości gorącej wody latem, masz już lub planujesz instalację fotowoltaiczna to zdajesz sobie sprawę że to inwestycja na dziesiątki lat i nie wyobrażam sobie żeby nie zapoznać się z możliwościami jak w każdej sekundzie spożytkować swoją produkcję prądu żeby przez tak długi okres nie tracić część nadwyżek oddając do sieci.
Jeżeli potrzebujesz gorącej wody latem kliknij link poniżej
Jestem przekonany że inwestycja 5 minut twojego czasu przyniesie ci dziesiątki tysięcy złotych oszczędności
Zalety Autokonsumpcji energii z fotowoltaiki
- Magazynujesz energię zamiast ją oddawać lub tracić, dzięki temu nie płacisz za ogrzewanie domu i ogrzewanie ciepłej wody użytkowej nawet od lutego do listopada.
Analiza dnych pomiarowych, DLA KAŻDEJ Z FAZ OSOBNO, w czasie rzeczywistym pozwala dokładnie określić ilość dostępnej energii.
Sterownik LiVcPV w każdej sekundzie wykonuje pomiary produkcji energii z fotowoltaiki i pobór prądu przez urządzenia (odbiorniki) domowe.
Wykrycie nadprodukcji, (powyżej ustawionego progu np. 200W), spowoduje płynną zmianę mocy zasilania grzałek. W rezultacie w zbiorniku buforowym zostaje ona zmagazynowana w formie energi cieplnej. Każdy spadek nadprodukcji, powoduje płynnie obniżenie mocy grzałek, lub w trybie natychmiastowym wyłącza je w wyniku czego nie pobiera prądu z sieci.
Dzięki radiowej komunikacji, niskiej częstotliwości, łatwo zainstalujesz sterownik pomiędzy instalacją PV a domem.
Często przyłącze zasilania głównego a zasilanie Akumulator ciepła znajduje się w dwuch różnych lokalizacjach, powoduje to konieczność prowadzenia dodatkowych połączeń elektrycznych w rezultacie podnosząc koszty instalacji. Idealnym rozwiązaniem tej niedogodności jest sterownk LivcPV ponieważ składa się z części pomiarowej i wykonawczej.
Autokonsumpcja energii z fotowoltaiki ma bezpośredni wpływ na koszty energii elektrycznej.
Bezpieczeństwo:
Zastosowanie termicznego wyłącznika bezpieczeństwa (STB) zabezpiecza akumulator ciepła przed awarią a przede wszystkim podnosi bezpieczeństwo użytkownika . Zaświecenie czerwonej diody na obudowie czujnika sygnalizuje zadziałanie zabezpieczenia termicznegoa także rozłączy zasilanie główne . Uruchomienie układu będzie możliwe dopiero gdy spadnie temperatura poniżej wartości krytycznej i wciśnięciu przełącznika pod nakrętką osłaniającą.

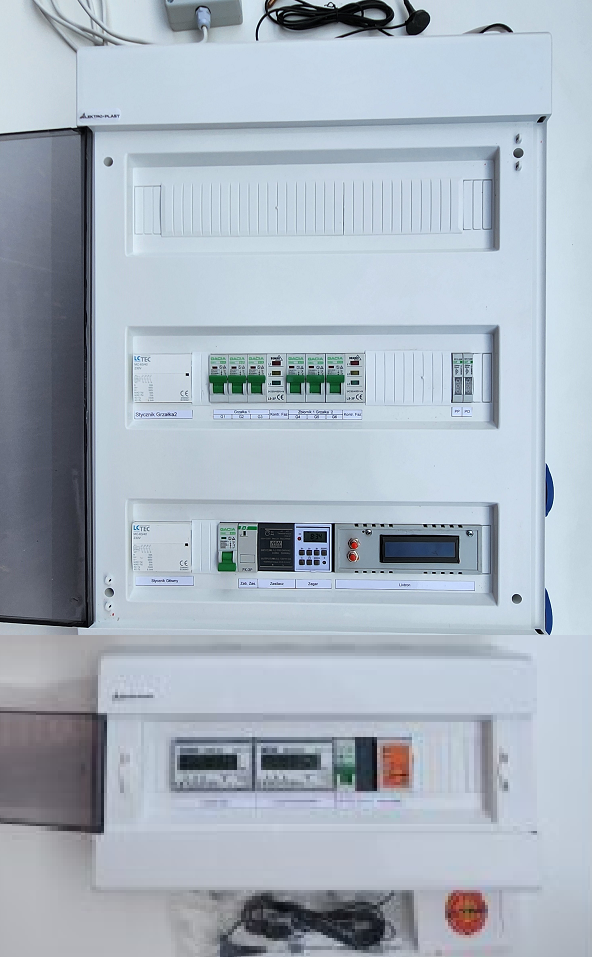

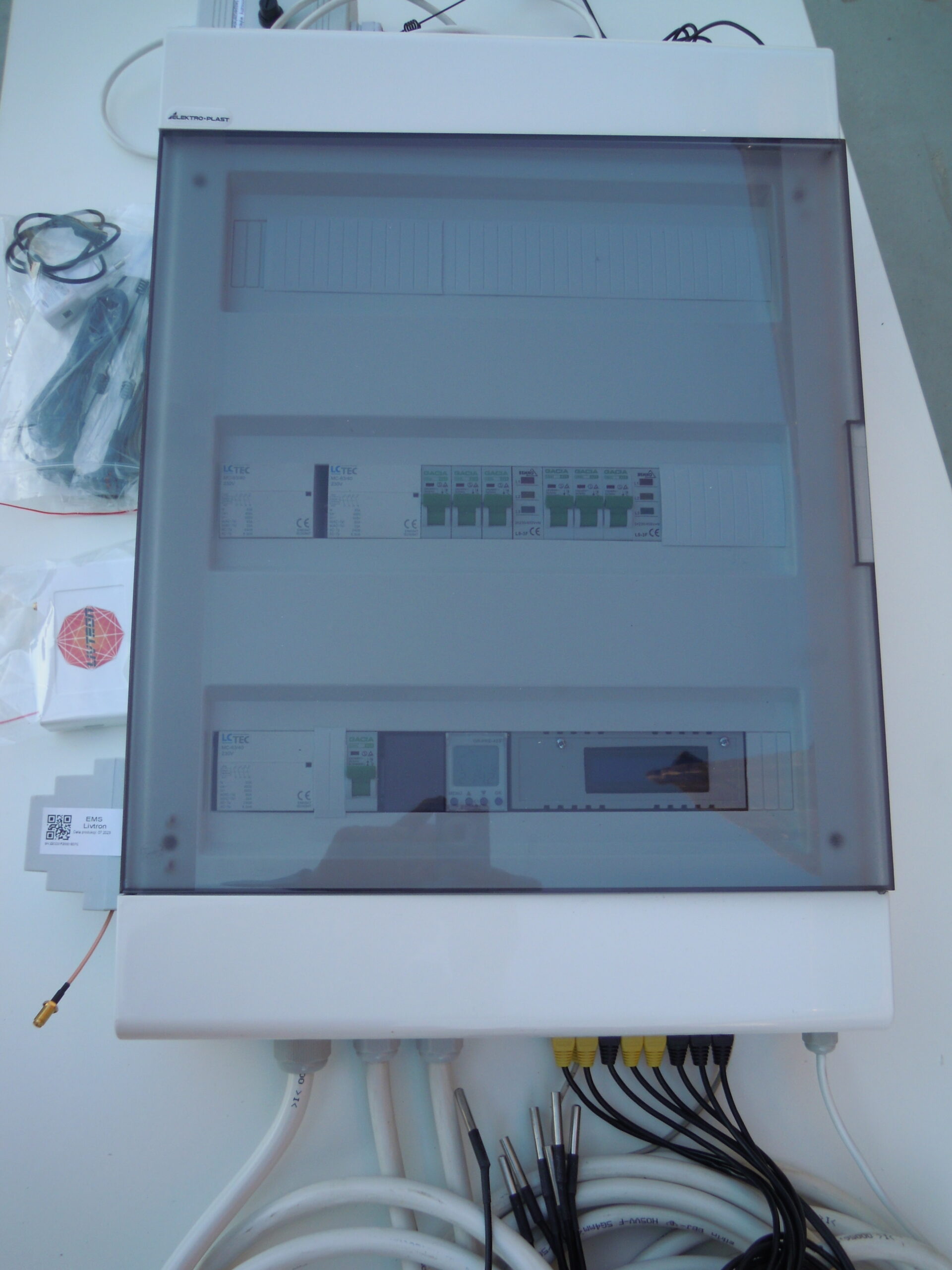

STEROWANIE:

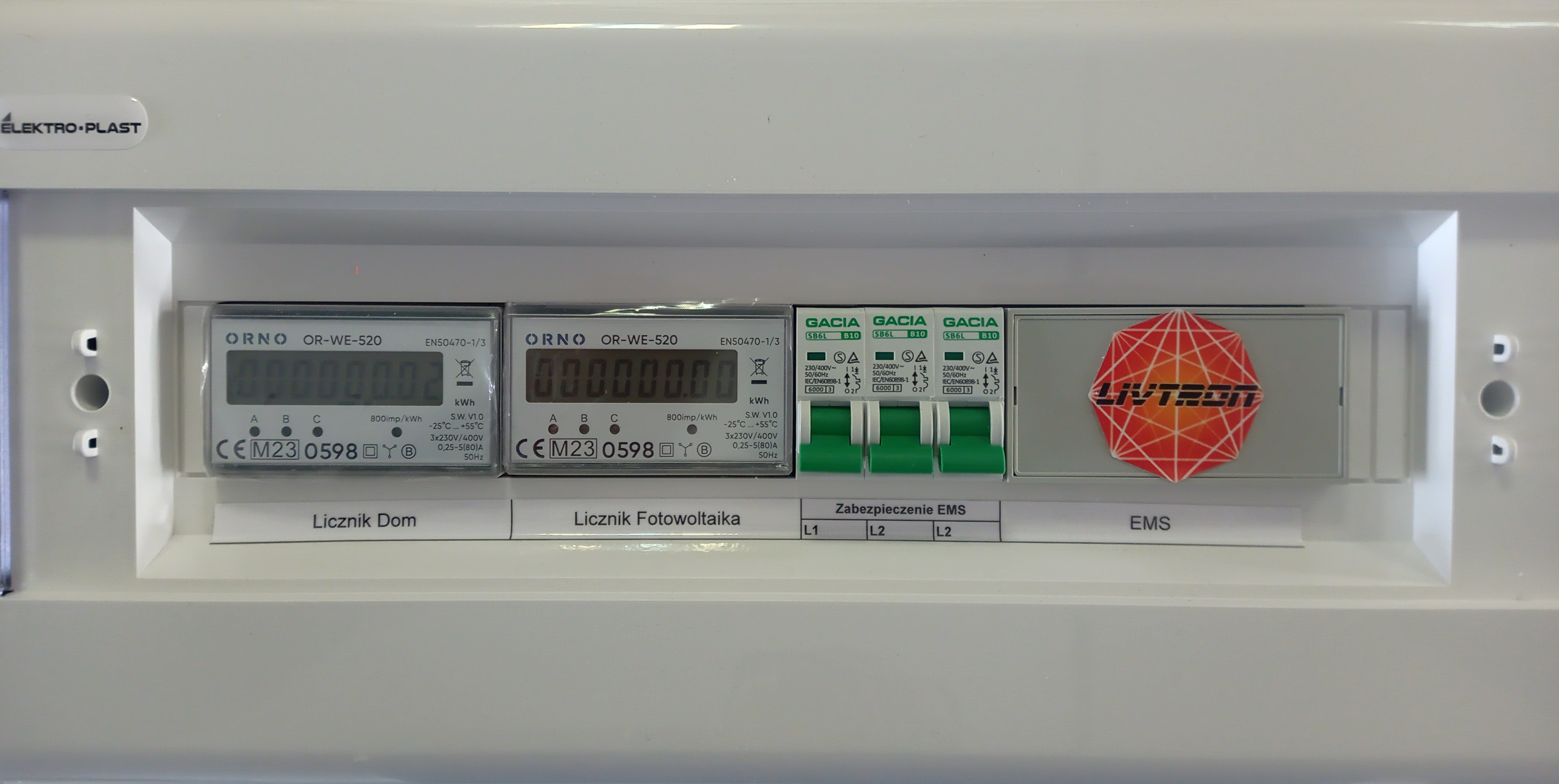

LivcPV EMS moduł pomiarowy odpowiedzialny jest za :
- Pomiar produkowanej energi elektrycznej.
- Pomiar napięcia zasilania trzech faz w czasie rzeczywistym.
- W zależności od konfiguracji i podłączenia pomiar zużycia tylko obiektu lub pomiar całkowitego poboru prądu.
- Określa moc energi elektrycznej do wykorzystania.
- Komunikacja i sterowanie układami wykonawczymi .
- Cykliczne wysyłanie danych pomiarowych do chmury .
- Sposób instalacji oraz lista parametrów przedstawiono w instrukcji EMS_instrukcja . Wymiana informacji pomiędzy nimi odbywa się drogą radiową w częstotliwości 433mHz.
LivcPV EMS moduł wykonawczy Automatyka Internetowa z płynną regulacją mocy odpowiedzialny jest za :
- Sterowanie mocą grzałek. W zależności od parametrów konfiguracyjnych może pracować w trybie jedno lub dwu zbiornikowym. Załączanie grzałek odbywa się dynamicznie na podstawie dostępnej mocy przekazanej przez moduł pomiarowy. LivcPV EMS – autokomsumpcja może obsłużyć i załączać płynnie do 3 grzałek 3-fazowych , zainstalowanych w jednym lub w dwuch zbiornikach.
- Utrzymanie zadanej temperatury zładu w zbiorniku/zbiornikach
- Uzyskanie zadanej tęperatury lub dostępnej mocy z fotowoltaiki, wysyła komendę załączenia do innego układu wykonawczego.
- Konfiguracja i parametry sterownika opisane są w instrukcji AI_EMS
Prawidłowe dobranie temperatury ma bezpośredni wpływ na rozkład temperatur wody w całym zbiorniku. Wymuszenie obiegu wewnątrz zbiornika zwiększa jego pojemność energetyczną.
Dane techniczne:
Sterownik EMS układ pomiarowy:
- szerokość: 400mm
- wysokość: 200mm
- głębokość: 100mm
Sterownik EMS układ wykonawczy:
- szerokość: 660mm
- wysokość: 355mm
- głębokość: 120mm
Gwarancja 5 lat
